R系列斜齿轮减速机尺寸图纸

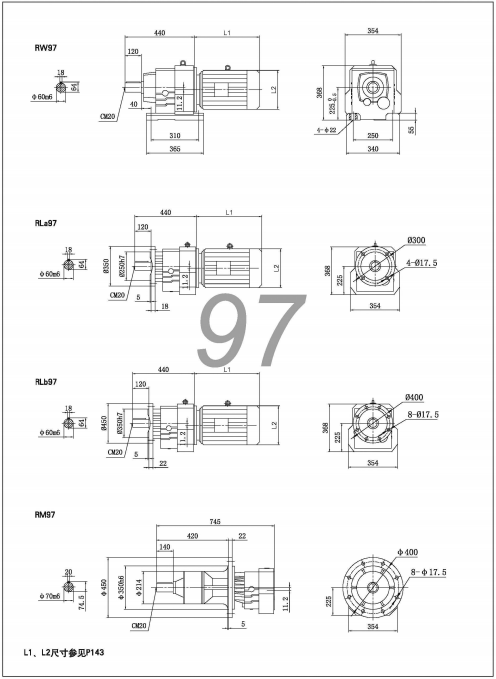

R97减速机-R系列斜齿轮减速机尺寸图纸:

R97减速机功率为0.55KW~37KW，精确传动比Is范围在5.08~264.4，许用扭矩范围为2550N.m.

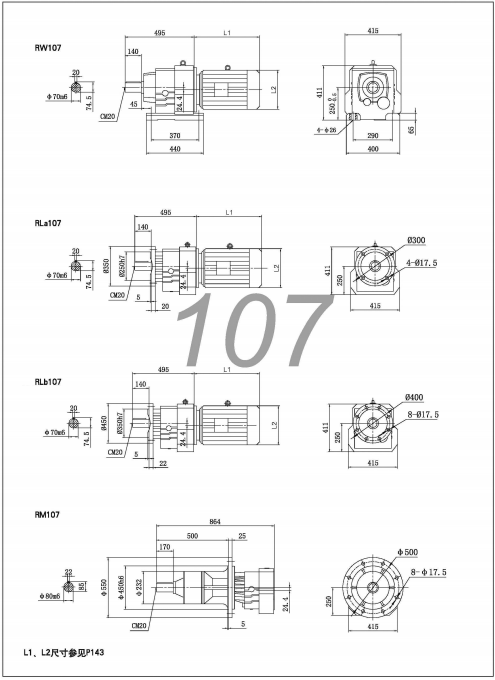

R107减速机-R系列斜齿轮减速机尺寸图纸:

R107减速机功率为1.1KW~45KW，精确传动比Is范围在4.86~264.4，许用扭矩范围为4000N.m.

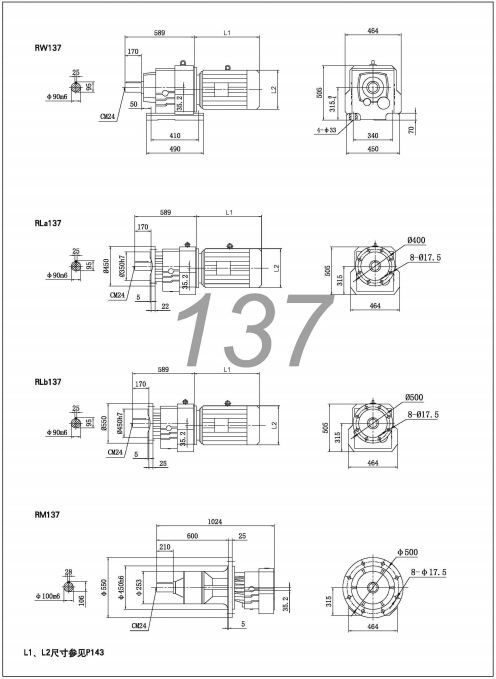

R137减速机-R系列斜齿轮减速机尺寸图纸:

R137减速机功率为2.2KW~110KW，精确传动比Is范围在5.04~264.6，许用扭矩范围为7500N.m.

R147减速机-R系列斜齿轮减速机尺寸图纸:

R147减速机功率为3KW~160KW，精确传动比Is范围在4.99~261.6，许用扭矩范围为12000N.m.

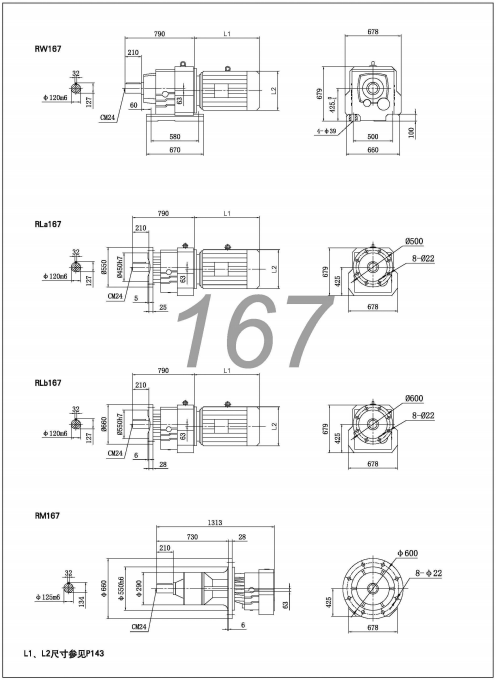

R167减速机-R系列斜齿轮减速机尺寸图纸:

R167减速机功率为4KW~200KW，精确传动比Is范围在8.91~263.0，许用扭矩范围为16000N.m.

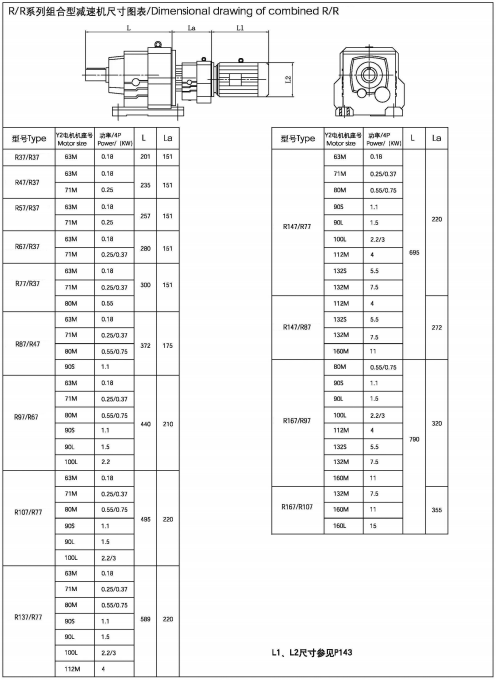

R/R系列组合型减速机尺寸图表：
